Inconel718合金需经固溶处理（980°C-1200°C）溶解强化相以优化塑性，并通过时效处理（620°C-720°C）沉淀析出强化相提高强度。加工时因硬化程度达200%-500%，需采用低切削速度（20-30m/min）及刀具，以减少刀具损耗及成本 。

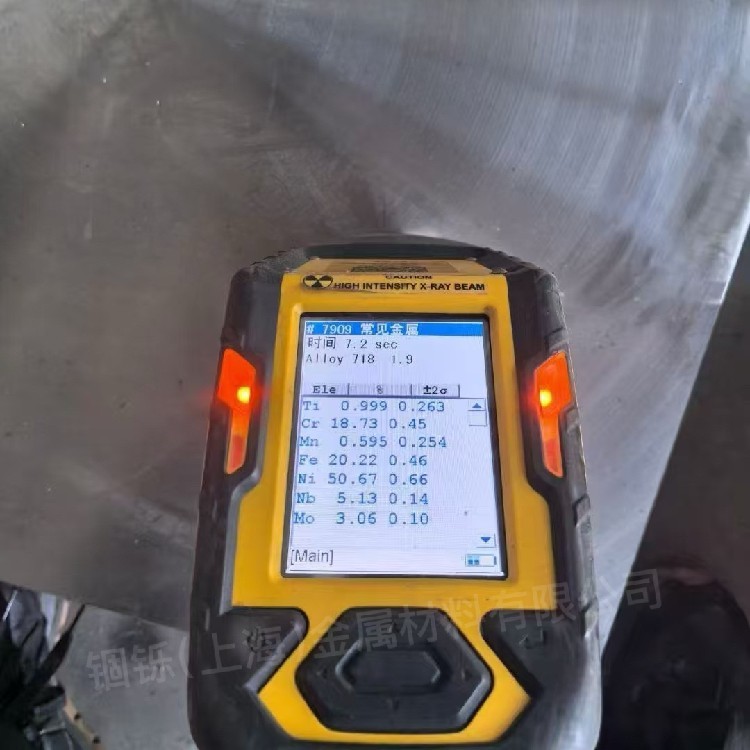

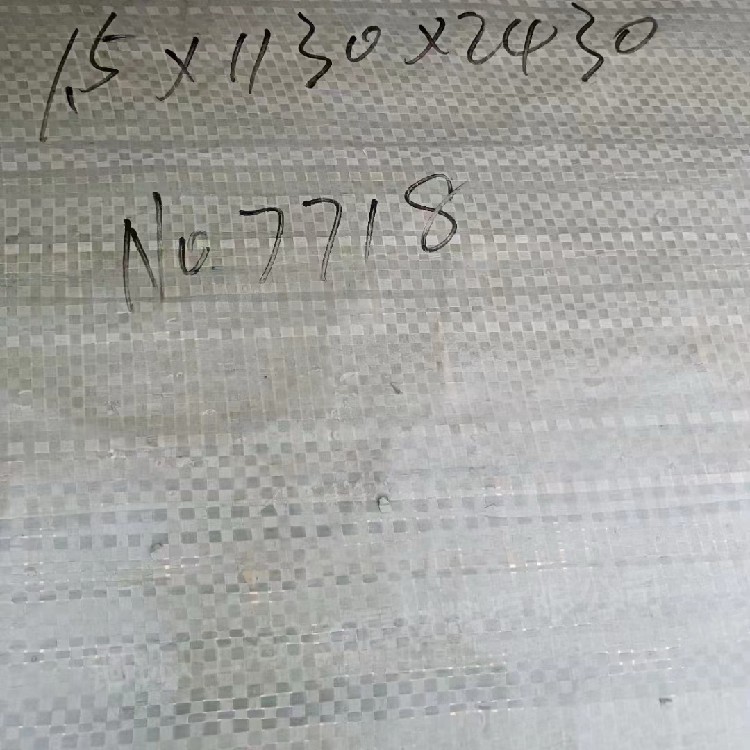

Inconel718 (UNS N07718)是一种镍基合金，由镍、铬、铁和钼等元素组成。它的化学成分使得它具有出色的耐腐蚀性和高温强度。
Inconel718镍基合金优点：
1. 的高温强度和耐腐蚀性，适用于恶劣环境下的应用。
2. 可以通过多种形状和工艺进行加工，易于制造复杂的构件。
Inconel718镍基合金应用领域：石油和天然气工业：由于其抗腐蚀性和高温强度，Inconel 718常被用于石油和天然气钻井设备、油井套管、阀门和井筒材料等。 化工工业：由于其耐酸性和腐蚀性能，Inconel 718常被应用于化学反应器、催化剂载体、蒸馏设备等。
"Inconel 718镍基高温合金凭借650℃下1000MPa的强度，成为航空发动机涡轮盘和SpaceX火箭燃料导管的核心材料，其γ''相强化机制使高温性能比普通不锈钢提升3倍以上。
Inconel 718的加工需克服三大核心挑战：
1. 热加工控制：锻造需在1120-1140℃区间进行，终锻温度不得低于930℃，否则易引发δ相过量析出导致开裂。轧制过程中需采用多道次小变形量工艺，累计变形量通常控制在60-80%之间。
2. 冷加工难题：材料加工硬化指数高达0.45，冷轧时每道次变形量不宜超过15%，中间需进行1065℃×30min的固溶处理以消除应力。精密冲压需使用硬质合金模具，冲裁间隙控制在板厚的8-12%。
3. 焊接技术：推荐采用脉冲TIG焊，保护气体为Ar+He混合气（比例7:3），焊前需预热至260-320℃。焊后进行直接时效处理（720℃×8h），否则热影响区易出现液化裂纹。电子束焊和激光焊的接头强度可达母材的90%以上。
Inconel 718合金特性： 1. 高温稳定性：通过γ''相（Ni3Nb）和γ'相（Ni3(Al,Ti)）的沉淀强化，可在-253℃至704℃范围内保持高强度，短期使用温度甚至可达982℃。 2. 耐腐蚀性：高铬含量形成致密氧化膜，抵抗酸、盐及硫化环境腐蚀，尤其在海洋和化工设备中表现。 3. 加工友好性：相比其他镍基合金，其较低的热加工硬化率允许通过锻造、轧制等工艺成型，但需严格控制时效热处理（如固溶+双级时效）以优化性能。
Inconel718镍基合金核心应用场景1. 航空航天领域： Inconel 718是喷气发动机关键部件的材料，占现代航空发动机高温合金用量的35%以上。其典型应用包括： - 高压压气机盘和叶片：承受离心力与高温气流冲击，如CFM56发动机的压气机后几级叶片； - 燃烧室组件：需耐受燃气腐蚀与热疲劳，如燃烧室衬套； - 火箭发动机推力室：美国阿特拉斯火箭的燃料喷射器即采用该材料。
Inconel718的独特优势
耐高温性能：可在700℃下长期工作，短期耐受温度更高
抗腐蚀能力：对多种腐蚀介质都有良好抵抗力
加工性能好：相比同类合金更易于加工成型
焊接性能优良：可采用多种焊接方法
Inconel718的应用领域:这种合金广泛应用于航空航天、能源、化工等领域。在航空发动机中，它用于制造涡轮盘、叶片等关键部件；在石油化工领域，它用于制造耐腐蚀设备；在核工业中，它也是重要材料之一。随着技术进步，其应用范围还在不断扩大。
