膨胀型防火涂料发泡机理**
膨胀型防火涂料遇火时，发泡剂（如三聚氰胺）在200℃分解气体，成炭剂（季戊四醇）形成蜂窝炭层，膨胀率达10倍以上。喷涂厚度3mm可阻隔1200℃高温2小时。
厚型防火涂料抗震性能测试**
厚型防火涂料（厚度＞7mm）需通过震动台模拟地震测试。试验表明，涂层在8级地震下裂缝宽度≤0.3mm为合格，添加聚丙烯纤维可提升抗裂性30%。
超薄型防火涂料施工效率**
超薄型防火涂料（≤3mm）采用无气喷涂机，单日施工面积达500㎡。耐火2小时需喷涂2.5mm，基材温度需＞5℃，湿度＜80%，否则影响附着力。
超薄型防火涂料耐水性改良**
添加有机硅憎水剂（占比2%），使涂层吸水率≤5%。浸泡7天后粘结强度仍≥0.3MPa，适用于地下车库等潮湿环境。
防火涂料喷涂厚度与耐火时间关系**
防火涂料的喷涂厚度直接影响耐火极限。实验表明，膨胀型涂料喷涂2mm厚度可实现1.5小时耐火，每增加0.5mm厚度延长约30分钟。施工时需采用分层喷涂法，每层间隔4小时，避免流挂。
防火涂料在石化储罐区的应用**

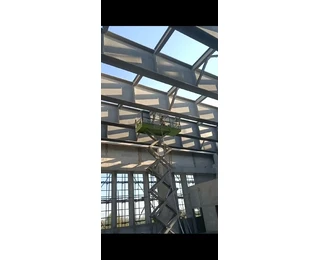

石化储罐支撑钢构需喷涂厚型防火涂料，厚度50mm，耐火3小时。施工时搭设移动脚手架，分层喷涂（每层10mm），添加不锈钢纤维增强抗冲击性。
防火涂料在装配式建筑中的预涂装**
钢构件出厂前预涂防火涂料，现场螺栓连接处预留50mm不涂。修补需采用同批次材料，喷涂后厚度与原涂层偏差≤10%。
防火涂料耐候性加速老化试验**
采用QUV紫外线老化箱模拟5年环境，涂层粉化率＜10%为合格。添加硅烷偶联剂可提升耐候性，适用于露天体育场钢构。
非膨胀型防火涂料导热系数控制**
非膨胀型涂料导热系数需≤0.1W/(m·K)。添加珍珠岩（粒径1-3mm）与玻化微珠（比例3:1），干密度控制在400kg/m3以内，确保隔热性能。
问；钢结构防火涂料怎么卖
答；欢迎致电面议
