一、设备概述

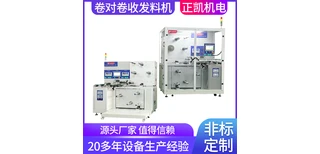

显影用卷对卷收放料机:卷对卷智能载带制程中配合显影机使用,实现自动卷放卷
收自动化生产
特点：与显影机连机自动工作，提高生产效率。
二、设备规格以及主要技术指标
1.设备主要功能:双列并排工作，放卷机双轴放卷,配撕上保护膜膜轴,收卷机双
轴收卷,放正面保护膜。
2.加工材质:卷料双面覆感光膜铜箔环氧树脂。
3.材料厚度：0.1～0.3mm（不含双面感光膜厚度）。
4.材料宽度：150mm。
5.来料方式：料盘卷状来料。
6.材料大小：MAX卷径450mm,卷芯3英寸。
7.材料重量：50KG。
8.上下料方式:人工手动上下料。
9.收放卷轴：放卷及收卷均采用双气涨轴，一用一备。
10.材料卷芯固定方式：气涨轴固定，3英寸气涨轴。
11.输送面高度:离地高1170 对接显影机。
12.输送方向：面对操作面从左往右输送。
13.基材传送速度：0.5～8M/分钟。
14.纠偏装置：双列放卷及收卷均配有EPC,精度±0.5mm。
15.接料装置:放卷机配有接料平台及压料夹.
16.设备工作方式：手动及自动控制两种模式，自动控制下与显影机
主体信号连接，联机自动工作，手动控制下单机工作。
