一、制品参数
1.适应原料：PP、PE、HIPS，TPU
2.制品规格：宽度≤650mm，厚度0.3～1.0mm

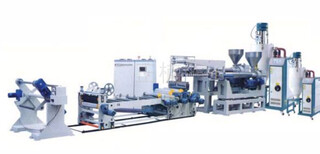

二、机组的组成
1.挤出机 1台
2.T型衣架式模头 1个
3.三辊压光机 1台
4.冷却带切边装置 1套
5.牵引装置 1套
6.电气控制柜 1台
7.收卷机 1台
三、机组配置
1.挤出机
2.主螺杆直径：Φ80长径比：33：1，舟山宇泽螺杆厂
3.机筒螺杆材料：38CrMoAlA ，氮化处理，氮化层厚0.4～0.7mm，表面硬度HV850～920
4.螺杆高转数：80转/分
5.主电机功率：11kW-6，960r/min），上海工泰电机
6.电机调速形式：主机；30kW正弦变频调速 深圳 正弦变频器
7.主机减速箱：卧式高强度硬齿面减速器(ZLYJ250-14-I)。常州金律减速机
8.主机筒加热功率：4X6kw=24kw，铸铝加热圈，不锈钢外罩带风机恒温
四、三辊压光机
1.辊筒规格：Φ300×800mm 3条； 常州子阳辊筒
2.辊筒结构：三层结构，外层经中频处理，表面硬度HRC55-58
3.辊筒表面：镀硬铬，压光后镀层厚0.07~0.10mm，表面粗糙度Ra≤0.4um
4.辊筒精度：径向跳动≤0.01，圆柱度＜0.01
5.三辊轴承：日本NSK轴承；
6.电机功率：2.2kw-6；上海工泰电机
7.三辊调速方式；变频调速
8.传动形式：三辊筒配蜗轮减速机（TWP120型）同步传动
9.辊筒调距：蜗轮蜗杆调距，丝杆斜块微调限位
10.纵向行走：电动行走定位装置，配减速器带电机0.18KW（RV30/50-600-0.18-DZ）。
五、冷却带切边装置
1.冷却部分由Φ60×800mm铝合金导辊七根组成
2.切边装置一套配切刀2把
六、牵引卷装置
1.牵引钢辊Φ180×800mm，牵引胶辊Φ180×800mm，包胶并抛光
2.牵引电机功率2.2KW正弦变频调速；
3.硬齿面斜齿轮减速机（RE73-Y2.2-33.36-B5）带链条传动
4.夹紧、开合形式：气动；
5.配卷筒料收卷部分
七、控制柜
1.温控表；螺杆分4区
2.加热控制方式；采用固态模块无触点式
3. 空气开关
