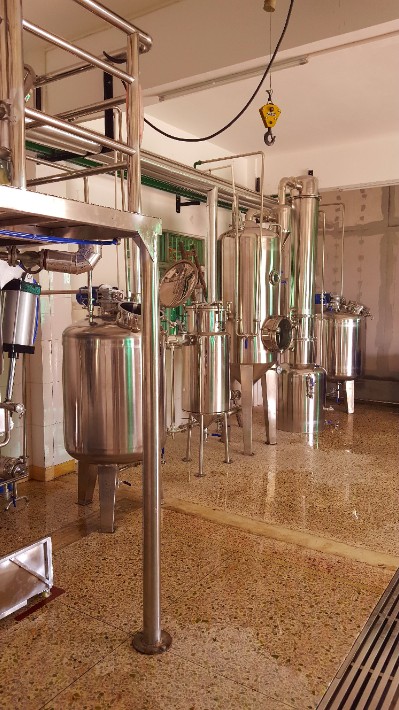

一，中药提取浓缩设备概述：
1、提取罐，正锥型四耳悬式支座，底部为气动出渣门，出渣门直径≥750mm（物料接触部份材质SUS304，其它：Q235）。
2、提取罐全容积≥560L，夹套加热面积≥2.1 m2，夹套加热。
3、内筒设计压力：常压，夹套设计压力：0.09Mpa，气缸工作压力0.8 Mpa。
4、提取回流装置：冷凝面4.2㎡； 冷却面积0.6㎡；油水分离器 .
5、中药提取罐主要构成：提取罐（带夹套）、除沫器、冷凝器（列管式）、冷却器（盘管式）、油水分离器（硼玻璃）单联过滤器及空压机。
7、提取罐内胆材质：δ=4mm/SUS304；夹套材质为δ=6mm/Q235-B；保温材质:聚氨脂发泡，保温层厚50mm，外包δ=2/SUS304不锈钢板全封闭。
8、提取罐上配置：①万向旋转清洗器； ②压力表；③DN350快开投料孔；④温度计；⑤视灯、视镜.
9、设备内表面镜面抛光Ra≤0.6μm，外表面亚光处理Ra≤0.8μm，确保无卫生死角，符合 GMP要求。
二，性能描述：本设备可进行水煎、温浸、强制循环、及芳香油提取及有机溶媒回收等多种工艺操作，具有、操作方便等优点。

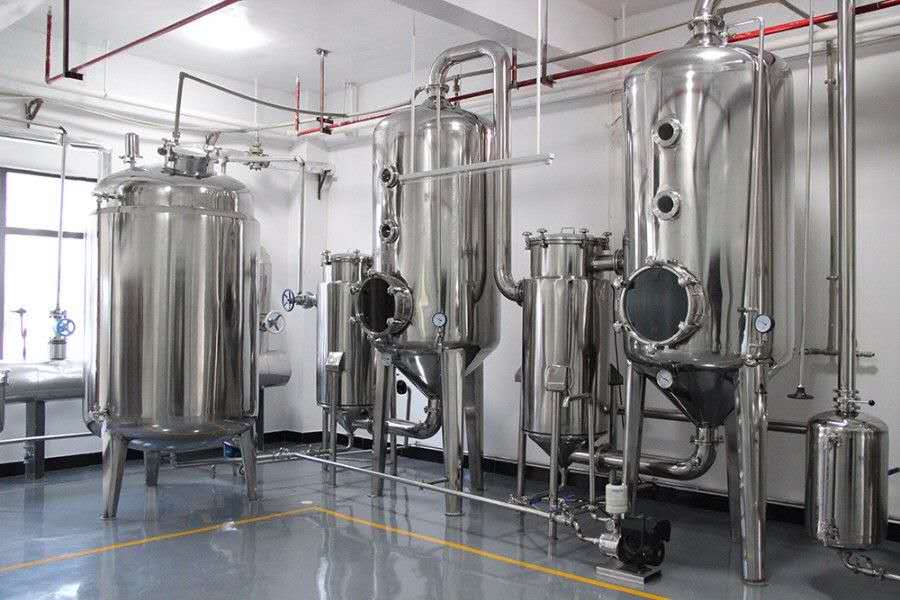

浓缩罐构成：
1、型号DN-200，蒸发能力：200L/H（清水）
2、结构：采用列管加热外循环方式，加热顺采用快开盖结构，工人清洗非常方便，冷凝器采用列管式。
3、设备组成：加热器，蒸发器，捕沫器，冷凝器，集液器及内部连接管道
4、工作压力：内真空度-0.09Mpa，夹套0.25Mpa，
5、材质：加热器面积：4M2，δ=3/SUS304 外包δ=2/ SUS304；蒸发器δ=4/SUS304 外包δ=2/ SUS304；冷凝器8M2； 受液槽δ=3/SUS304
7、附件构成：进料口、出料口、放空口、温度计、压力表（三件）、视灯一套（低压）、视镜三件、仿西德360°万向旋转清洗器、钢化玻璃快开人孔DN400及各功能管口等
7、设计温度：65-85℃；
8、保温材质:聚氨脂发泡，厚度50mm。
9．浓缩比重1.1-1.25。
10、容器内壁抛光，表面粗造度Ra≤0.45μm，外表面抛光处理，表面粗糙度Ra≤0.8μm，
确保无卫生死角，符合GMP要求。
