数据中心自控系统构架
系统架构至少包合现场设备数据采集层、现场设备监控层和集中监控层。
现场设备数据采集层:由I/O采集模块等组成,连接所有传感器和被监控设备,实现监控平合与被监控对象的数据通讯。所有硬件采用模块化架构。I/ O模块采集传感器数据后通过
系统配置实现对所有传感器的数据匹配对应。
现场设备监控层:由嵌入式服务器、网关设备、控制器组成,负责收集与外理由现场设备采集层发送上来的数据:各种智能设备直接接入现场设备监控层
集中监控层:实现全部数据的监控。
数据中心自控系统监控内容
（1）机房区域电力设备部分：10KV配电系统电能计量、高压开关柜综保装置、变压器、智能仪表、补偿装置、有源滤波器、直流屏、UPS、高压直流设备、智能小母线、列头柜、ATS电源切换装置、蓄电池监控系统内容。
（2）机房区域的空调与环境监控部分：机房区域内空调设备监控与机房模块、运营商机房等房间区域温湿度监测、漏水监测、氢气监测等；
（3） 机房区域的BAS系统部分：水冷冷水机组、冷冻水泵、冷却塔、自动定压补水排期装置、全自动加药装置、旁流水处理装置、蓄冷罐及管路、供回水管路上的温度、压力、流量调节电动阀门的调节与反馈、普通送排风系统、普通给排水系统
（4）柴油区域电力设备部分:10KV配电系统电能计量、高压开关柜综保装置、智能仪表、直流屏、ATS电源切换装置、蓄电池监控系统内容、柴发并机系统PLC柜。
（5）柴油供油控制系统内容
机房区域空调与环境监控部分：
环境监测内容
1、机房模块、运营商机房、变配电室、电池室、弱电间、柴发机房等房间区域的温湿度监测。
2、漏水报警控制器配带RS485楼口(MODBUS RTU协议),实现对空调设备周边及有漏水隐患部位的漏水检测信息的汇集与实时显示,明确定位漏水位置并告整。液冷机房内需设置漏液监测,液体具体成分需终根据液冷系统设备确定深化。
3、电池室房间内的氢气浓度探测，氢气探测器需提供两路信号,一路教字量信号至可燃气体探测系统,一路通讯信号至本监控系统。
4、机房对走廊的压差。
5、机房空气质量(0.5um以上)的监测。
柴区域的BAS系统部分

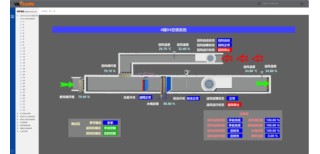

普通送排风系统内容
包括但不限于对普通送排风机的启停控制、运行状态、故障报警、就地/远程反馈等参数监测,满足运维人员手动远程启停的需求。
数据中心自控系统设计依据
与工程相关的国家及地方现行的设计规范、规程、标准、令等,包含但不限于以下
数据中心设计规范》GB50174-2017
《建筑电气与智能化通用规范》 GB55024-2022
《消防设施通用规范》 GB55036-2022
《建筑防火通用规范》 GB55037-2022
《安全防范工程通用规范》 GB55029-2022
《智能建筑设计标准》 GB50314-2015
《民用建筑电气设计标准》GB51348-2019
《低压配电设计规范》CB50054-2011
冷冻站的自控系统
自控系统电源断电时,制冷系统所有设备、阀门等维持断电前运行状态
冷冻站内的控制器设置
设置两台群控制器(一用一备)
每套冷冻单元设置一合单元控制器
蓄冷罐系统及冷冻站内相关辅助设施设置一台控制器群控制器与其余控制器的信号传输方式采用硬接线
