现在大部分水泥公司要求生产线中所有电机的机旁控制箱加装VCS可视断点隔离开关箱，以生产线在检修和维护时，可以通过VCS可视断点隔离开关箱来实现开关触点物理可视、操作手柄挂锁防呆、开关与箱体箱门机械联锁等安全功能，从 而检修和维护人员的安全。必胜易电气上海有限公司根据客户的实际需求，针对现有机旁控制箱的技术缺陷， 研制出直观可视、安全可靠、操作方便、防护等级高，且使用范围非常广的VCS可视断点隔离开关箱。

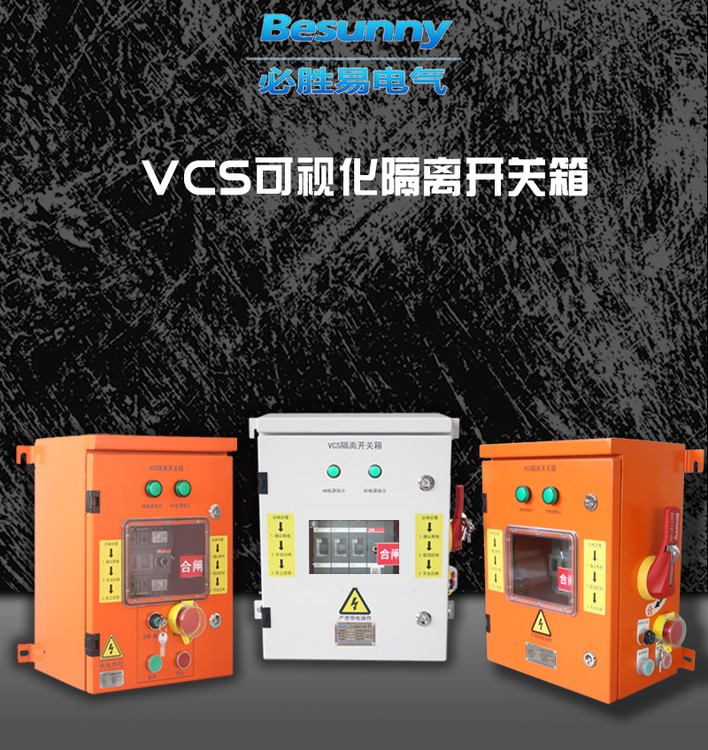

2、VCS可视断点隔离开关箱
VCS 可视断点隔离开关箱不仅具有机旁控制箱的所有功能，适用于普通电机、正反转电机、变频电机终端配电 和控制，而且适用于电机检修期间的负载隔离，以 检修人员和设备的安全。VCS 可视断点隔离开关箱具有安全 性高、结构合理、外形美观、防水防尘等特点，额定电 流 有 32A、63A、100A、160A、200A、250A、315A、 400A、630A、800A 等多个电流等级，箱体外壳有冷轧钢板、不锈钢板、精密压铸铸铝、聚碳酸酯等四种形式，操作手柄采用国际标准的红黄警示手柄，并严格按照OSHA LOTO上锁/挂牌要求设置了三把挂锁功能，同时具有断 点物理可视功能和机械联锁五防装置。
VCS可视隔离开关箱的操作步骤
d） 操作步骤：
1） 把VCS隔离开关箱上断电(隔离开关不具有带电负载分合保护功能，严禁带电操作)、观察VCS隔离开关箱门板指示灯是停止状态；
2） 分闸： 将把手向下逆时针转动分闸； 分闸后用钥匙将箱门打开。
3） 检修： 分闸后，透过可视窗口确认开关触点已经断开； 将把手中间的锁定装置拔出，用挂锁锁住，钥匙拔起；
4） 合闸： 确认设备具备运行状态，人员安全撤离，箱门关闭后用钥匙将箱门锁住； 然后将把手向上顺时针转动合闸。
4. 维护保养：
a） 日常保养分为定期保养和常保养。
b） 定期保养就是定期对装置进行检查和清扫，对操作机构的动作灵活性和触头的分合检查，检查所有电器元件和附件的性能及固定情况，检查接线端子防电化腐蚀情况，定期检查接地装置是否良好，检查动触头和固定触头的中线应一致、触头应该接触紧密并有足够的压力。
c）日常保养要注意清扫扫VCS隔离开关装置的内外部，对操作机构的动作灵活性和触头的分合应正确，检查各种电气接头是否有过热的状况。
一、结构详解
VCS隔离开关箱的构造包含多个关键部件：箱体、可视窗口、隔离开关、连锁机构、操作手柄、端子排、分合闸按钮以及急停按钮等。其核心部分，隔离开关，通过精密的机械联锁装置与箱体外侧壁上的操作手柄紧密相连。这一联锁机制确保，在隔离开关处于合闸状态时，箱门会被锁定无法打开；而当箱门处于开启状态时，隔离开关则无法合闸，从而大大提升了使用的安全性。
VCS隔离开关箱不仅结构精巧，更拥有多项出色的特点。其核心的隔离开关与操作手柄通过精密的机械联锁装置相连，确保了操作的安全与便捷。此外，箱体上的可视窗口设计，使得用户可以直观地查看隔离开关的状态，进一步增强了使用的透明度。而端子排、机旁按钮盒，更是让这款隔离开关箱在功能性上更上一层楼。
上海必胜易电气自主研制的VCS隔离开关箱，已成功跻身多个行业，并以其出色的稳定性赢得了广泛赞誉。在配电设备的设计、制造及检验等各环节，我们均恪守行业规范，严控质量，确保每一款产品都能顺利融入各类配电项目。
作为的成套开关柜制造商， 上海必胜易电气不仅拥有完备的生产资质和的生产设备，更以的安全稳定性能为基石，从源头上把控质量。我们的技术团队拥有超过15年的行业经验，致力于为客户提供的技术支持和贴合实际的需求解决方案。
