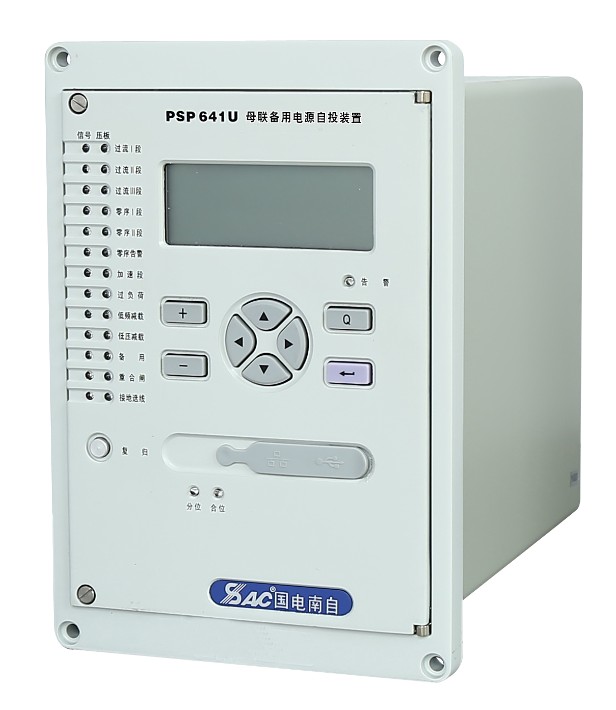

国电南自PSP 641U 备用电源自投装置
1 概述
1.1 适用范围
PSP 641U 备用电源自投装置是以典型电源自投方式为基本配置，同时集成了各种测量和控制功能的多功能装置，适用于各电压等级的变电站自动化系统。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
1.2 备投及保护功能配置
a) 7 种典型备用电源自投方式；
b) 过负荷联切；
c) 二段式复压
d) 一段式零序过流保护；
e) 充电保护；
f) TV 断线判别。
1.3 测控功能配置
a) 22 路外部开关量输入遥信采集；
b) 断路器位置、手动分闸及事故遥信；
c) 正常断路器遥控分合；
d) GPS 对时输入。
2 备投功能及保护原理
PSP 641U 备用电源自投装置（以下简称备投装置）提供了 14 路模拟量输入，22 路开关量输入，6个电压定值，13 个电流定值，15 个时间定值，13 付立的触点输出。定值及所有输入量都可以成为控制备投动作的可编程元件。为防止备投重复动作，采用保护装置中重合闸逻辑的做法，只有在充电完成后才允许自投。
2.1 方式一：分段（桥）开关备投
Ⅰ段母线失电，在Ⅱ段母线有压的情况下，跳开 1DL，合 3DL；Ⅱ段母线失电，在Ⅰ段母线有压的情
况下，跳开 2DL，合 3DL。为防止 TV 断线时备自投误动，取线路电流作为母线失压的闭锁判据。本方式
可由运行参数控制字 KG1.5 和 KG1.6 设置为单向备投的方式，默认设置为双向互投的方式。
工作线路失电，在备用线路有压的情况下跳开工作进线，合备用进线；当工作电源断路器偷跳合
备用电源。为防止 TV 断线时备自投误动，取进线电流作为进线失压的闭锁判据。装置设置#1 及#2 变
压器保护动作信号输入接点开入 X2:2 和开入 X2:10,运行进线侧变压器保护动作不闭锁对侧进线开关
备投，以大范围的供电。若运行时，要求任一台主变动作时均需闭锁备投，则可以将动作接点
接入至开入 X2:1 备投总闭锁开入。本方式可由运行参数控制字 KG1.5 和 KG1.6 设置为单向备投的方
式，默认设置为双向互投的方式
