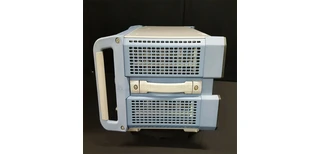

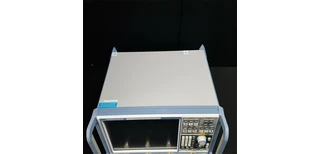

以下是关于罗德与施瓦茨ZNB40网络分析仪的详细资料整理，综合了多个来源的关键信息：
1. 主要技术参数
- 频率范围：9 kHz ~ 40 GHz
- 动态范围：高达 **140 dB**（在10 Hz IF带宽时）
- 扫描速度：快 **4 ms**（401个扫描点）
- 温度稳定性：典型值 **0.01 dB/°C**
- 中频带宽（IFBW）：1 Hz ~ 10 MHz
- 输出功率：高 **+13 dBm**，可电子调节（范围 >95 dB）
- 端口配置：2端口或4端口，采用 **2.92 mm（m）连接器**
- 显示屏：12.1英寸高分辨率触摸屏
2. 核心功能与优势
- 测量
- 低迹线噪声（<0.004 dB RMS，10 kHz IFBW）
- 支持**谐波、交调、混频器测试**
- 时域分析 功能，可用于**故障定位（DTF）**和滤波器调试
- 操作
- 直观的触摸屏界面，多3步操作 即可访问全部功能
- 支持 手动/自动校准（如TSM快速校准）
- 扩展性
- 可选直流输入，用于测量放大器功耗
- 兼容R&S NRP-Zxx功率传感器，支持功率测量
- 模块化设计，可升级硬件（如控制器、接口）
3. 典型应用场景
- 5G与毫米波组件测试（如滤波器、放大器）
- 射频器件生产（如双工器、SAW滤波器）
- 电缆与天线故障诊断（时域反射分析）
- 半导体与航空航天器件验证
4. 对比同系列型号
| 型号 | 频率范围 | 端口数 | 动态范围 | 主要差异 |
|--------|----------|--------|----------|----------|
| ZNB4 | 4.5 GHz | 2/4 | 135 dB | 低频段基础款 |
| ZNB20 | 20 GHz | 2/4 | 140 dB | 中高频段选择 |
| ZNB40 | 40 GHz | 2/4 | 140 dB | 高频率，适合毫米波应用 |
