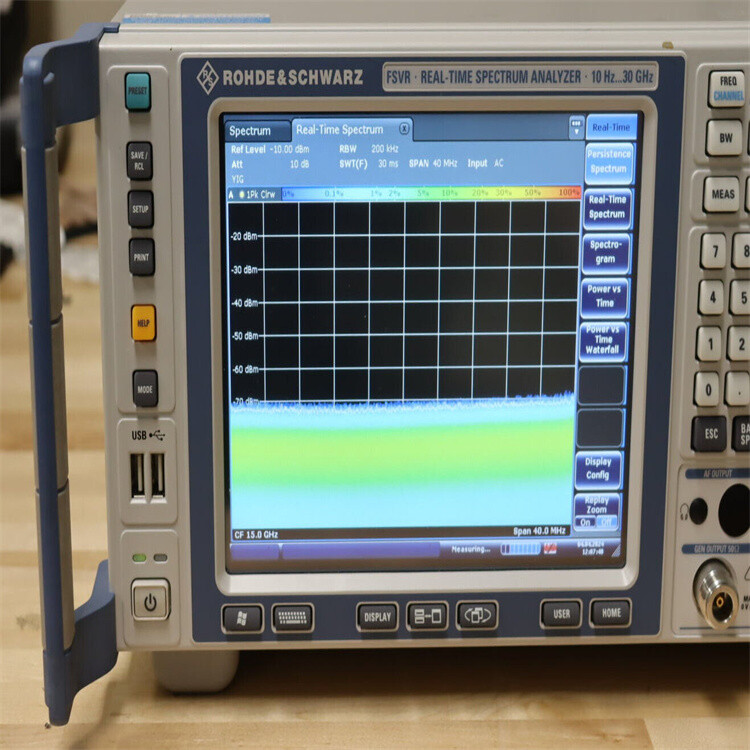

全功能罗德与施瓦茨 (R&S) FSVR30 实时频谱分析仪是信号和频谱分析仪以及实时频谱分析仪的组合。在实时操作中，FSVR30 无缝测量和显示时域频谱，跨度高达 40 MHz，捕获每个事件（无论多么简短）以进行分析。
罗德与施瓦茨 FSVR30 实时频谱分析仪的特性和规格包括：
R&S FSVR30 分析仪的特点：
高达 40 GHz 的实时频谱分析：
时域无缝频谱显示的频谱图功能
频率模板触发 (FMT)，用于通过频谱中的单个零星事件触发测量
用于可视化信号发生频率的持续模式
用于分析信号长度/时间方差的功率与时间关系
用于记录长射频序列的实时 I/Q 数据流
全功能信号和频谱分析仪：
只需几毫秒即可完成 10 Hz 至 40 GHz 整个频率范围的频率扫描
使用外部混频器将大输入频率扩展至 110 GHz
高达 7 GHz 的出色电平测量精度
出色的动态范围和低相位噪声
测量速度高
用于分析数字调制信号的功率测量功能和统计评估
多功能标记和迹线评估功能
用于确定噪声系数或相位噪声的测量软件
适用于 GSM/EDGE、WCDMA/HSPA+、LTE、WiMAX™、WLAN 以及模拟调制方法的通用矢量信号分析 (VSA) 和特殊分析选项
大 I/Q 存储深度
通过触摸屏进行简单直观的操作：
使用手指作为鼠标光标进行触摸屏操作
快速访问所有重要功能
内置帮助功能
撤消/重做功能
罗德与施瓦茨 FSVR30 实时频谱分析仪的规格 ：
频率：
频率范围：10 Hz 至 30 GHz
频率参考老化：1 x 10 -6
使用 R&S ® FSV-B4：1 x 10 -7
实时频谱分析仪：
实时射频带宽：100 Hz 至 40 MHz
A/D 转换器：128 Msamples/s，16 位
窗口化：Blackman Harris、Gauss、平顶、矩形、Hanning、Kaiser
每条迹线的测量点：801
分辨率带宽：实时射频带宽/（100至400），取决于加窗
每秒光谱数：250 000/s
频谱图更新率：10 000/s
屏幕更新率：30次/秒
检测器：平均值（线性或 RMS）、大峰值、小峰值、样本
迹线功能：大保持、小保持、平均
频率模板触发 (FMT)：
频率分辨率：实时带宽/801
触发范围：实时射频带宽
动态范围：低于参考电平 0 dB 至 -80 dB
频谱分析仪：
带宽：
分辨率带宽：
标准滤波器：1 Hz 至 10 MHz
标准滤波器，零跨度：1 Hz 至 10 MHz、20 MHz、40 MHz
FFT 扫描：1 Hz 至 300 kHz
通道滤波器：100 Hz 至 5 MHz
视频滤波器：1 Hz 至 10 MHz、20 MHz、28 MHz、40 MHz
I/Q 解调带宽：40 MHz
40 GHz -165 dBm (1 Hz) 典型值
显示平均噪音水平：
显示平均噪音水平：
1GHz -152dBm (1Hz)
30GHz -150dBm
使用前置放大器、R&SFSV-B22 或 R&SFSV-B24 选件显示的平均噪声水平：
1GHz -163dBm
30GHz -162dBm
互调：
三阶截点 (TOI)：f < 3.6 GHz - 16 dBm
WCDMA ACLR：
无噪声补偿：70 dB
带噪声补偿：73 dB
相位噪声：
1 GHz 载波频率：
距载波 10 kHz 偏移：-106 dBc (1 Hz)
距载波 100 kHz 偏移：-115 dBc (1 Hz)
距载波 1 MHz 偏移：-134 dBc (1 Hz)
总测量不确定度：f < 7 GHz - 0.4 dBm
