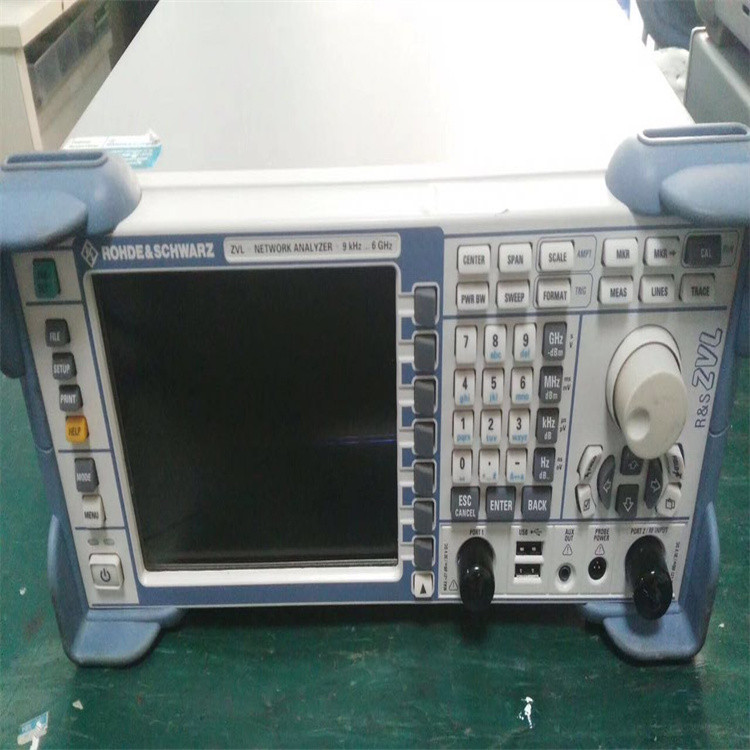

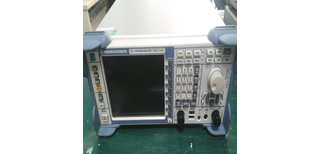

R&S® ZVL6 矢量网络分析仪 的深度技术资料汇编，结合工程应用关键点与操作实践，结构化呈现核心内容：
A --> C[放大器测试：S21增益/1dB压缩点]
A --> D[天线测试：S11回波损耗/驻波比]
-放大器压缩点测量：
Power Sweep`模式（-30dBm至+10dBm），观察S21下降1dB对应的输入功率（P1dB）
-相位线性度分析：
启用`Phase`视图，搭配`Group Delay`函数评估通信系统群时延
(2) 时域故障定位（TDR）
- 操作路径：
`Transform` → `Time Domain` → 设置脉宽（2ns~20ns）
- 应用场景：
定位同轴电缆断点（分辨率达厘米级），识别PCB阻抗突变点
三、校准精度保障体系
| 校准类型 | 适用场景 | 误差修正项 |
|--------------|-----------------------------|---------------|
| SOLT | 通用元器件测试 | 12项误差 |
| TRL | 高频PCB/微带线（>1GHz） | 8项误差 |
| 自动端口延伸 | 无法直接连接DUT时 | 相位补偿 |
校准操作禁区：
- 校准后电缆弯曲半径 ±3℃/h（需重新校准）
四、工程疑难问题诊断
| 故障现象 | 根因分析 | 解决方案 |
|----------------------|--------------------------|--------------------------|
| 迹线噪声过大 | IF带宽过宽/接地不良 | 降低IF BW至1kHz，检查接地 |
| S11测试结果异常 | 端口阻抗失配/校准失效 | 验证端口阻抗设置，重校SOLT |
| 远程控制无响应 | SCPI指令冲突/IP配置错误 | 重启LAN服务，检查`SYST:COMM:LAN:IP?` |
