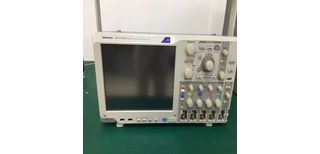

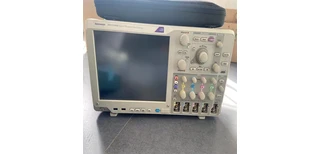

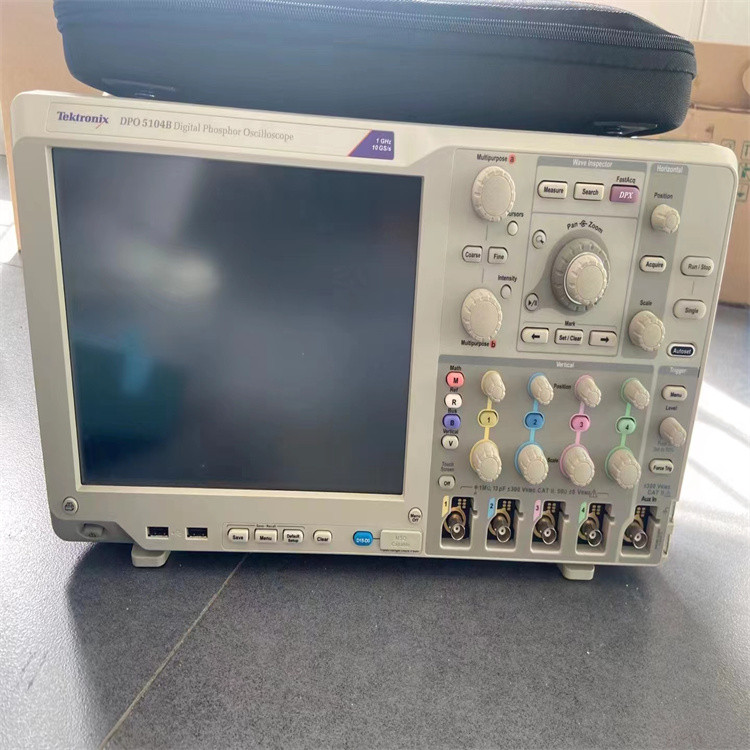

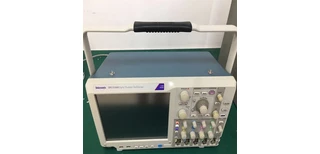

以下是关于泰克DPO5104B示波器的详细资料整理：
1. 基本参数
- 带宽：1 GHz（模拟带宽）
- 通道数：4个模拟通道 + 16个数字通道（MSO系列）
- 采样率：
- 单/双通道：10 GS/s
- 四通道：5 GS/s
- 记录长度：
- 标准：12.5M点（可扩展至125M点）
- 可选：高250M点（双通道）
- 上升时间：350 ps（计算值）
2. 关键特性
- FastAcq®技术：波形捕获速率 >250,000 wfm/s，适合捕捉偶发事件
- FastFrame™分段存储：支持高达290,000段，捕获速率 >310,000 wfm/s
- Wave Inspector®：波形导航与自动搜索功能
- 高分辨率模式：HiRes采样时垂直分辨率 >11位
- 触发系统：支持350+种触发组合，包括串行包触发、建立/保持时间触发等
3. 探头与输入
- 标配探头：4只TPP系列无源电压探头（1 GHz带宽，<4 pF负载）
- 输入灵敏度：
- 1 MΩ：1 mV/div ~ 10 V/div
- 50 Ω：1 mV/div ~ 1 V/div
- 大输入电压：
- 1 MΩ：300 V RMS（CAT II）
- 50 Ω：5 V RMS
4. 协议与解码支持
- 串行总线触发/解码：I2C、SPI、RS-232/422/485/UART、USB2.0、CAN、LIN等
- 一致性测试选件：USB2.0、以太网、MOST、汽车以太网等
5. 其他功能
- 显示：10.4英寸XGA触摸屏
- 操作系统：Windows 7 64位
- 连接接口：USB 2.0、以太网、视频输出等
