一、 产品概述
福莱盟Q41F系列手动不锈钢法兰球阀，是采用90度旋转启闭设计的工业管道控制阀门。本产品严格遵循GB/T 12237、API 608等国内外标准设计制造，以精密锻造不锈钢阀体、研磨球体及增强PTFE密封为核心，确保了的密封可靠性、的耐腐蚀性及长久的使用寿命。阀门采用标准法兰连接，安装便捷，流通能力大，流阻极低，广泛应用于化工、石油、制药、食品、能源及市政给排水等领域的流体输送系统，是实现管道介质可靠切断与调节的理想设备。
二、 核心参数与技术规格
产品型号：Q41F-16P (P代表不锈钢)， Q41F-25P， Q41F-40P
公称通径：DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200 (1/2″~8″)
公称压力：PN1.6, PN2.5, PN4.0, PN6.3 MPa (对应国标GB；美标Class150, Class300可选)
阀体材质：
标准：CF8 (相当于304不锈钢)， CF8M (相当于316L不锈钢)
可选：WCB (碳钢)， 双相不锈钢， 蒙乃尔合金等
内件材质：
球体：304不锈钢表面硬化处理 / 316L不锈钢
阀杆：304/316不锈钢， 2Cr13
阀座/密封：增强聚四氟乙烯 (PTFE)， 可选用对位聚苯 (PPL) 或金属密封
连接标准：
国标：GB/T 9113 (HG/T 20592) 突面 (RF)
美标：ANSI B16.5 Class150 RF
德标：DIN 2533 PN16
操作方式：手动 (手柄)， 带清晰的“开/关”位置指示。
适用介质：水、蒸汽、空气、油品、硝酸、醋酸、醇类等一般性腐蚀及非腐蚀性流体。
适用温度：PTFE密封：-29℃ ~ +150℃； PPL密封：-29℃ ~ +200℃。
泄漏等级：符合GB/T 13927-2008 A级 (零泄漏) 标准， 防火设计符合API 607/API 6FA标准 (可选)。
设计与制造标准：GB/T 12237, API 608, ISO 17292。
三、 结构原理与设计特点
浮动球自紧式密封：阀门关闭时，介质压力推动球体向阀座产生微位移，形成压力辅助密封，压力越高，密封比压越大，密封越可靠。
防静电与防火安全设计：
防静电：设置弹簧-钢球组件，确保球体、阀杆与阀体间导电，避免静电积聚 (符合BS 5351)。
防火：采用特殊设计，在软密封因火灾烧损后，金属密封副可形成次级密封，防止灾情扩大 (符合API 607/API 6FA)。
防吹出阀杆结构：阀杆采用“下大上小”的倒密封阶梯设计，即使在阀腔异常升压或填料压盖松动的情况下，也能确保阀杆不会被介质压力吹出，保障操作安全。
低扭矩与长寿命：阀杆与填料接触部位经精密抛光，填料采用柔性石墨或PTFE编织，摩擦系数低，启闭扭矩小。阀杆轴承采用自润滑材料，确保长期操作顺滑。
全通径与缩径设计：
全通径型 (Q41F)：流道孔径与管道内径基本一致，流阻极小，适合需通球清扫或压降要求严格的管线。
缩径型 (Q11F)：流道孔径略小于管道，结构更紧凑，重量更轻，适用于允许一定压降的工况。
四、 产品核心优势
零泄漏密封：球体与高弹性PTFE阀座精密配合，确保长期使用的双向密封零泄漏。
的耐腐蚀性：全流道不锈钢材质，可耐受多种腐蚀介质，延长了在苛刻工况下的使用寿命。
操作便捷可靠：90度快速启闭，手柄设计符合人体工程学，并带有明确的开关位置指示，防止误操作。
维护成本低：模块化设计，在线可更换阀座密封系统，大幅减少维护时间与综合成本。
广泛的适用性：丰富的材质、压力、密封组合，可满足从常温水到高温蒸汽、从弱酸到有机溶剂的广泛需求。
五、 典型应用场景
石油化工：反应釜进出料控制、溶剂输送管线、仪表风系统、取样口开关。
电力能源：锅炉给水与排污系统、蒸汽冷凝水管路、冷却水循环系统。
制药与食品：工艺用水 (PW)、注射用水 (WFI) 管路、CIP/SIP系统、物料传输 (需卫生级抛光)。
市政环保：自来水厂过滤与反冲洗控制、污水处理厂加药与排放管路、燃气调压站。
通用工业：压缩空气系统、中央空调冷热媒管路、工厂设备冷却水回路。
六、 安装、操作与维护指南
安装前检查：确认阀门型号、压力、材质与管道设计要求一致；清除管道内所有焊渣、铁屑等异物。
安装方向：阀体箭头方向与介质流向一致。可水平或垂直安装 (阀杆朝上为佳)，阀后需有足够空间操作手柄。
管道连接：对准管道法兰，均匀、对称地分次拧紧螺栓，避免因应力不均导致泄漏或阀体变形。
操作：顺时针旋转手柄为关闭，逆时针为开启。请勿使用加长杠杆过度操作。
维护：
轻微外漏：可均匀缓慢拧紧填料压盖螺母 (通常1/4圈即可)。
周期保养：长期存放后使用前，应在全开或全关位置操作数次，确保灵活。定期检查填料及连接处。
在线维修：可在线更换阀座密封件 (需阀门处于全开位置，并确认管道已泄压)。
七、 选型、定制与服务承诺
选型支持：选型时请提供：介质名称、温度、压力、口径、连接标准、操作频率及任何特殊要求 (如防爆、低温、颗粒介质等)。我们的工程师可提供免费选型计算。

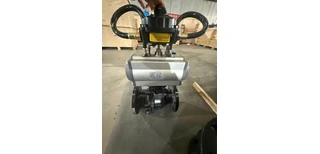

定制能力：我们支持非标定制，包括：特殊材质 (哈氏合金、钛材)、超大口径/压力、加长杆、锁紧装置、变速齿轮箱、气动/电动执行器配套等。
质量保证：每台阀门出厂前均经过强度试压、密封试压及操作测试，并提供中文产品合格证、材质报告及使用说明书。出口产品可提供英文文件及第三方检验报告 (如BV, SGS)。
售后服务：产品自出厂之日起，提供12个月的质量保证期。我们提供7x24小时技术咨询，并可根据客户需求提供现场安装指导与故障排查服务。常规产品备有库存，支持快速发货。
